单链条低速环链电动葫芦怎么避免断轴断齿情况发生

发布时间:2023-08-08 阅读次数:159 内容出自:冠航机械

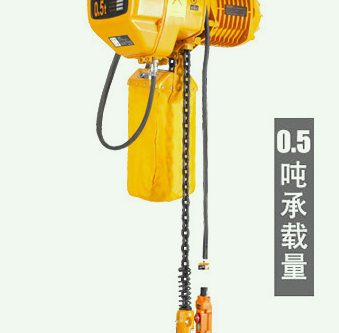

单链条低速环链电动葫芦因其结构紧凑、安装拆卸方便、可正反循环提升等特点,近年来越来越受到欢迎。然而,由于单链条葫芦只有1根链条承载重物,使得整个传动系统的受载较大。一些生产单位要么技术实力欠缺,要么本着节约成本的原则直接采用多链葫芦的零部件,或尺寸稍微加大,造成单链条葫芦在试验过程中齿轮轴断裂和齿轮断齿的情况,给安全使用带来了极大隐患。

有关人员进行研究后,指出单链条低速环链电动葫芦的改进方向:

(1) 电机功率200W即可以满足起吊能力,CECS 373规定一般采用400W、500W和750W电机,所以电机功率一般都可以满足要求。需要说明的是:经过实测,一些500W-6级电机标称500W,实际只有300W左右,虽然起吊能力足够,但是与实际不符,给使用选型带来安全隐患。

(2) 从电机发热验算的角度考虑,电机至少选用S3-40%以上或者S2-30min以上工作制的电机,S4-25%的电机不满足温升要求。需要说明的是:JB/T6222《三相盘式制动异步电动机》工作制只有连续工作制S1和短时工作制S2-30min。

(3) 盘式电机的静态制动力矩一般不应小于电机额定扭矩的2倍。按照JB/T6222标准的规定:功率小于等于550W时静制动力矩6.9Nm(此时最小静态安全系数为1.3,最小动态安全系数为1.3×0.75=0.975),750W时10.4Nm(此时最小静态安全系数为1.3,最小动态安全系数为1.3×0.75=0.975)。实际试验中,按照JB/T6222《三相盘式制动异步电动机》规定选取的最小制动力矩,在做1.25倍额定载荷离地静置1h,有的会出现制动下滑;在做330次疲劳试验时更是不断下滑,多次触地,都说明制动力矩选取偏小。

(4) 链条选取一般满足强度要求,但不一定满足CECS 373标准要求。链条的破断拉力一般都能够满足GB/T20947《起重用短环链T级(T、DAT和DT型)高精度葫芦链》的要求。但是CECE 373规定葫芦左右墙板应能在1min内承受4倍额定起重量,也就是说链条破断拉力也应达到4倍额定载荷,这一点许多链条不能达到。

(5) 起重链轮强度满足要求。按照CECS373的要求,采用满足GB/T1348《球墨铸铁件》要求的QT900-2材料,强度都可以满足要求。

(6) 五齿短轴直径、材料力学性能、表面硬度、热处理等需要校核计算、化验分析,以保证其强度。

(7)花键孔齿轮的厚度、模数、齿数的选择需要校核计算,材料力学性能、表面硬度、热处理等需要化验分析,以确保强度满足要求。

(8)五齿短轴应加轴承支撑,以保证齿轮传动啮合受力均匀。五齿短轴没有轴承支撑,安装精度不高,在重载和疲劳应力作用下容易造成2个五齿短轴和花键孔齿轮啮合受力不均发生过载,使得五齿短轴和花键孔齿轮断裂。
